Q-FOG循环腐蚀盐雾箱列表

循环腐蚀测试提供对自然腐蚀极佳的实验室模拟。研究表明,循环腐蚀测试结果在结构、形态和相对腐蚀速率方面与户外类似。

Q-Lab公司Q-Fog系列共有三大类盐雾箱:SSP、CCT、CRH,对盐雾有不同需求的客户可挑选适合自己的款型。



立即预定

联系我们:

徐经理

13801777130

021-61455229

adam@eutin.cn

产品简介

循环腐蚀测试

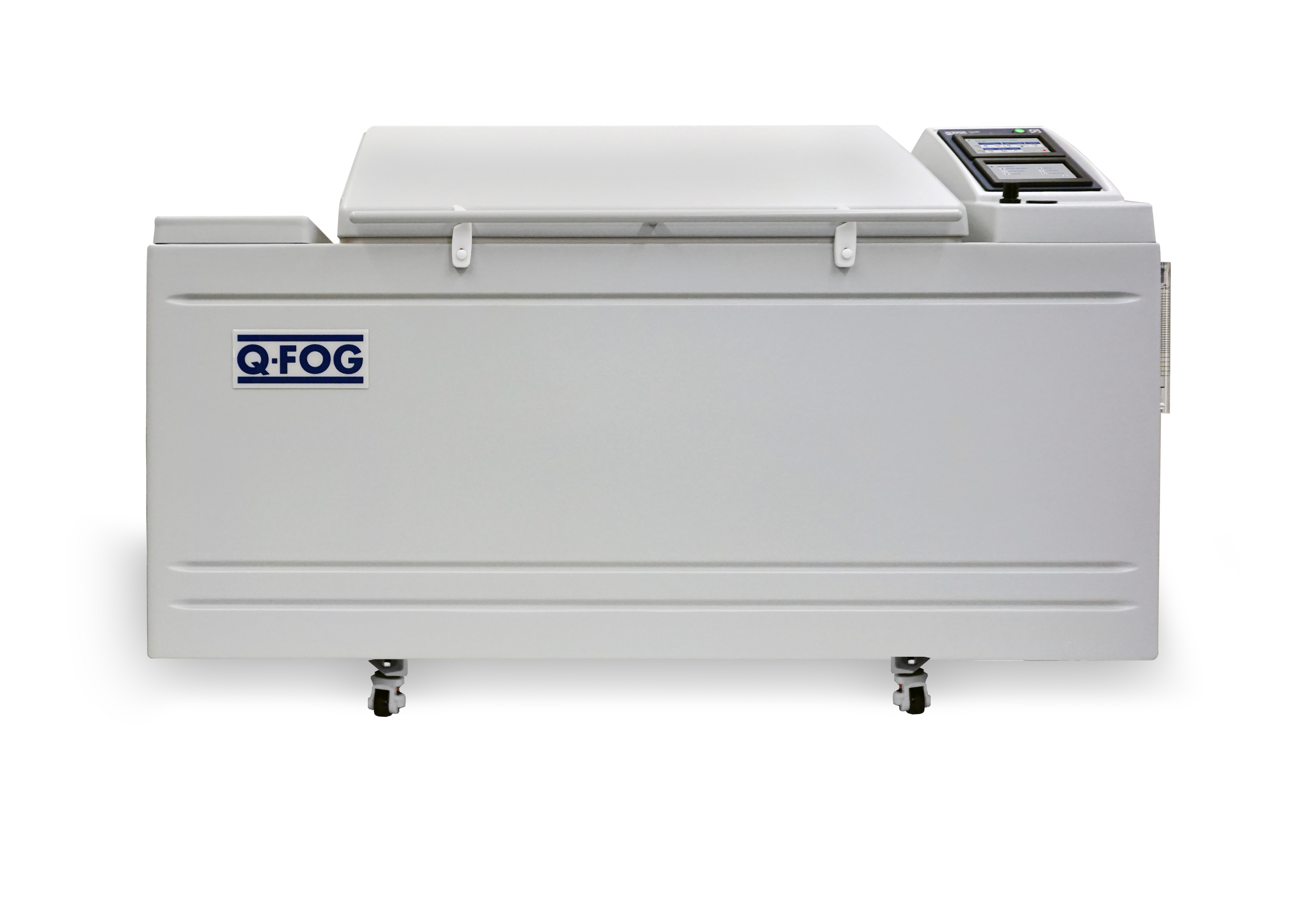

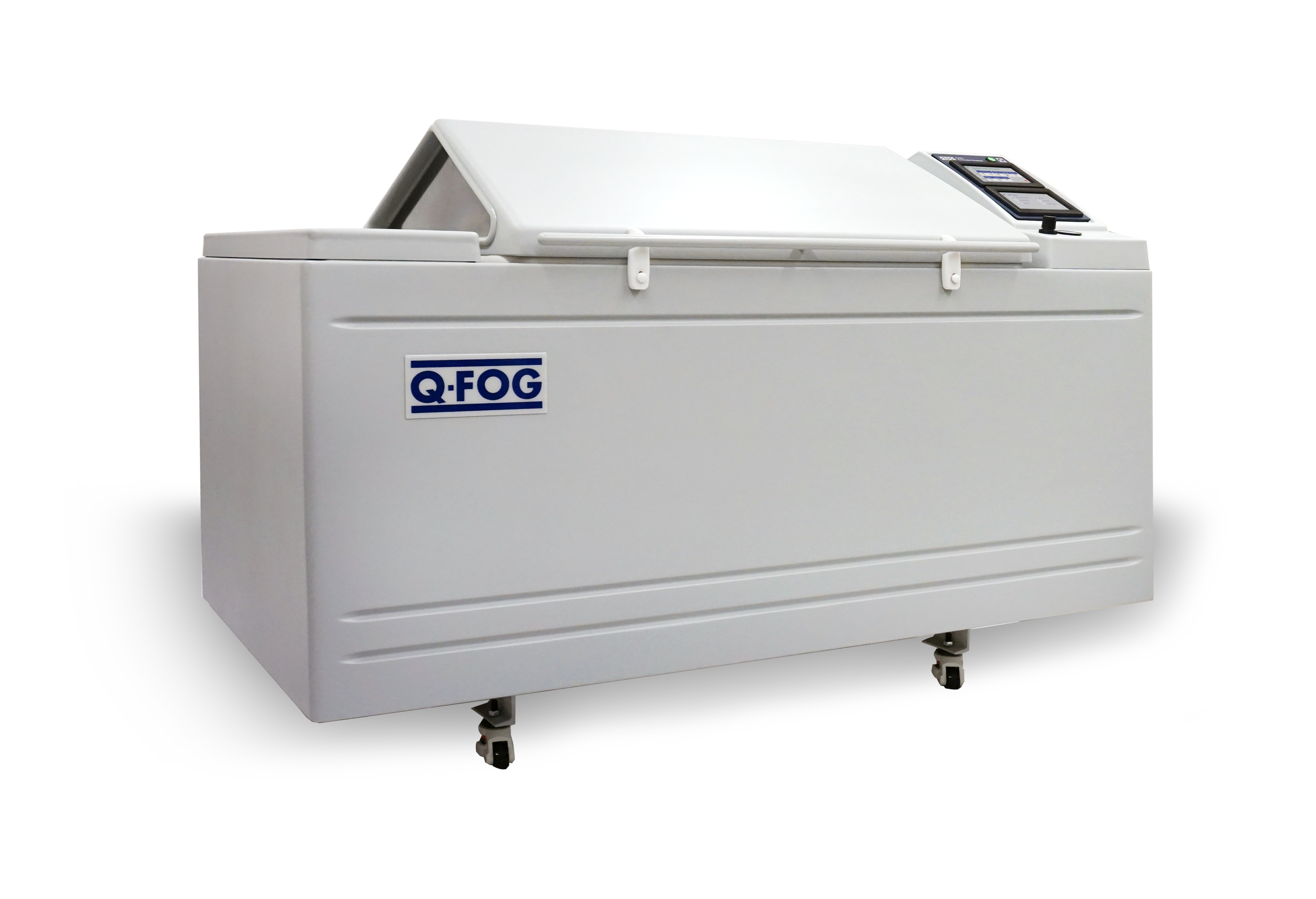

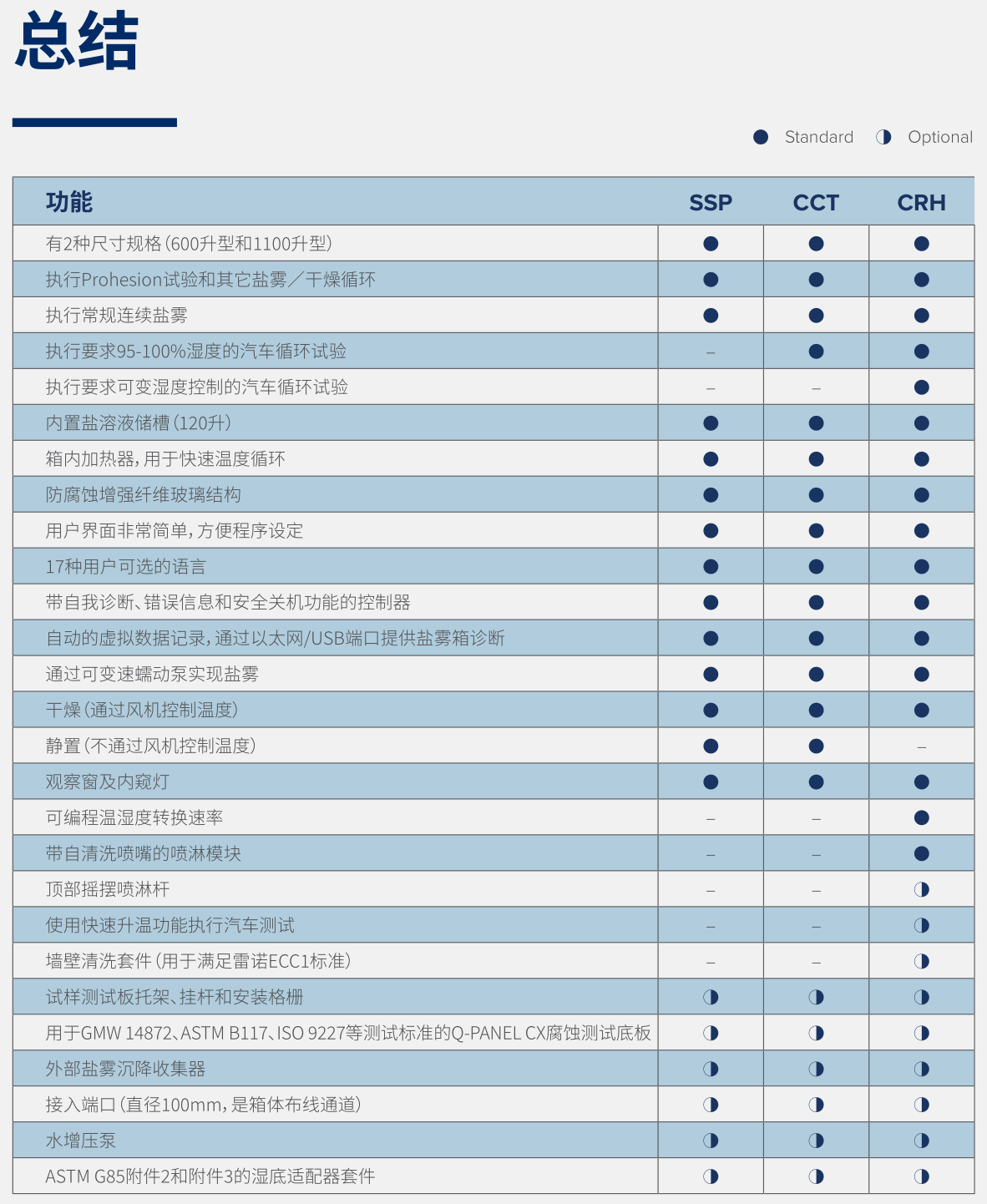

Q-FOG腐蚀盐雾箱有三种类型。SSP型号用于传统盐雾和Prohesion测试。CCT型号用于盐雾、Prohesion和100%湿度的最大循环汽车测试。

CRH型号盐雾箱除了具备CCT型号所具有的所有特性和优点之外,还新增最新研发的空气预调节装置实现相对湿度控制。此外,有一个备选的喷淋功能。雾滴更大,流量更高,喷淋时间比盐雾功能下雾化溶液的时间更短。CRH盐雾箱有先进的喷嘴清洁功能,可防止喷嘴堵塞—这也正是市场上其它产品频繁碰到的问题。


循环腐蚀测试出现之前,传统盐雾(35˚C连续盐雾)测试是实验室模拟腐蚀的标准方式。   由于传统盐雾试验方法未能模拟户外自然湿/干循环,测试结果往往与户外相关性不好。

在Q-FOG循环腐蚀盐雾箱中,样品曝露于模拟户外的、 重复循环的一系列不同环境中。简单的循环,如Prohesion循环,可以在盐雾和干燥之间循环。 更复杂的汽车测试方法可能需要结合湿度或冷凝,伴随着盐雾和干燥一起的多步循环。

在一个Q-FOG盐雾箱中,它可以通过一系列最重要的腐蚀环境进行循环。 甚至极其复杂的测试循环都可以很容易地用Q-FOG控制器编程实现。

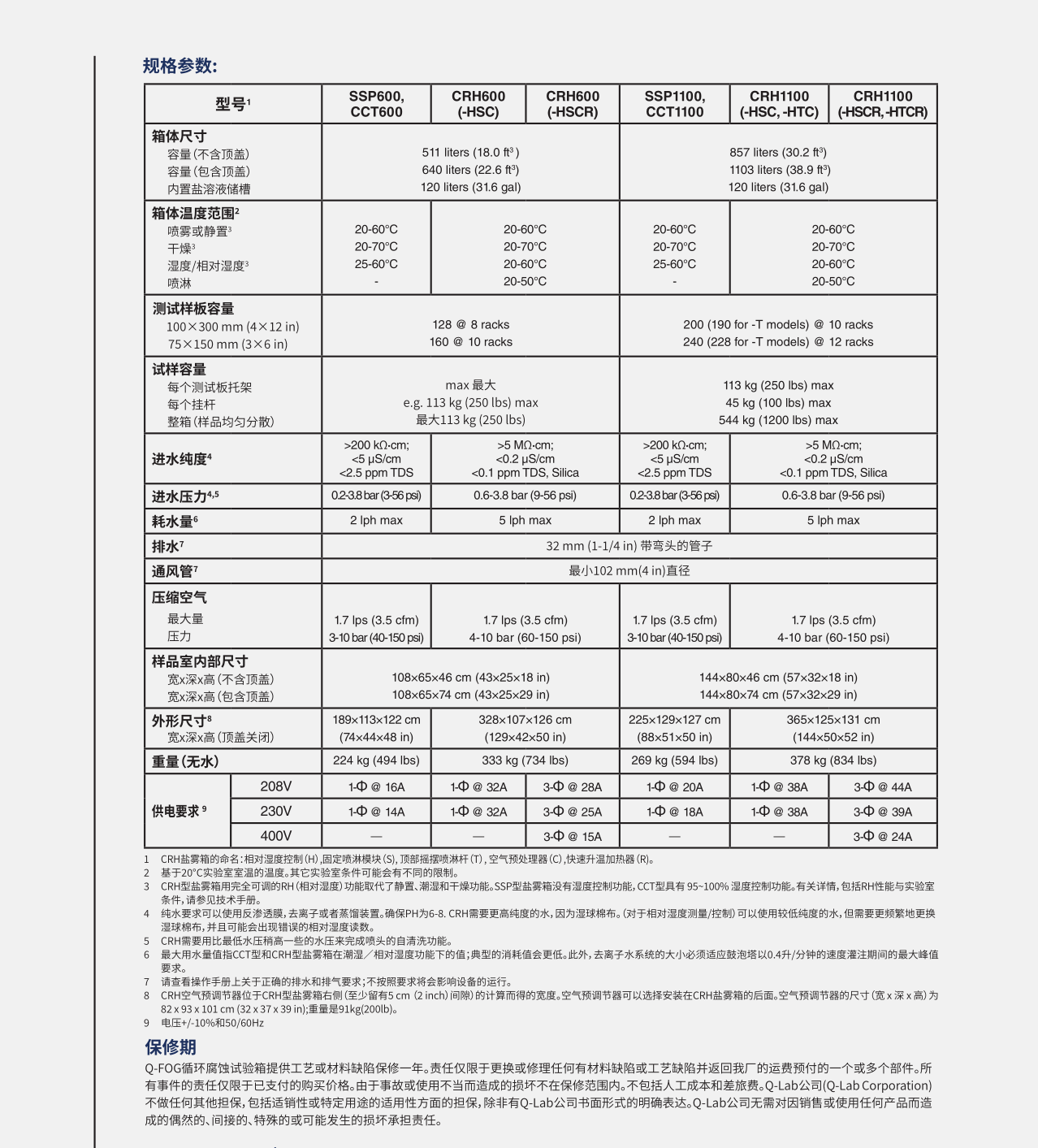

技术参数







型号SSP600和CCT600CRH600SSP1100和
CCT1100
CRH1100



样品室尺寸
容量(不含顶盖)
容量(包含顶盖)
内置盐溶液储槽



511升
640升
120升



857升
1103升
120升

样品室温度范围①
喷雾或静置②
干燥②
湿度/相对湿度②
喷淋



20-60°C
20-70°C
25-60°C
-



20-60°C
20-70°C
20-60°C
20-50°C



20-60°C
20-70°C
25-60°C
-



20-60°C
20-70°C
20-60°C
20-50°C

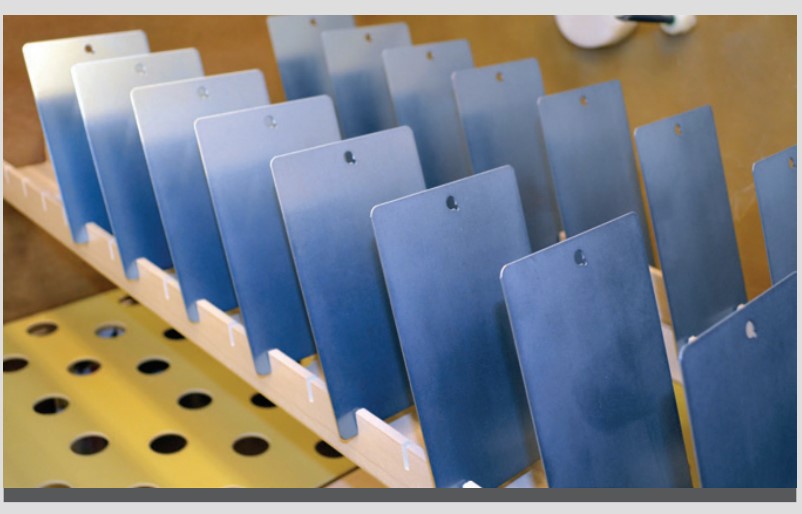

测试板容量
100 x 300 mm (4 x 12 in)
75 x 150 mm (3 x 6 in)
128 (8个测试架 x 16个插槽)
160 (10个测试架 x 16个插槽)
200 (各10个测试架 x 20个插槽)
240 (各12个测试架 x 20个插槽)
试样容量
每个测试板托架
每个挂杆
整箱(样品均匀分散)
最大113 kg (250 lbs.)
最大45 kg (100 lbs.)
最大544 kg (1200 lbs.)
最大113 kg (250 lbs.)
最大45 kg (100 lbs.)
最大544 kg (1200 lbs.)
 进水纯度③ >200 kΩ∙cm; <5 μS/cm
<2.5 ppm TDS
>5 MΩ∙cm; <0.2 μS/cm
<0.1 ppm TDS, Silica
>200 kΩ∙cm; <5 μS/cm
<2.5 ppm TDS
>5 MΩ∙cm; <0.2 μS/cm
<0.1 ppm TDS, Silica
 进水压力④ 0.2-3.8 bar (3-56 psi) 0.6-3.8 bar (9-56 psi) 0.2-3.8 bar (3-56 psi) 0.6-3.8 bar (9-56 psi)


耗水量⑤

最大2升/小时 最大5升/小时 最大2升/小时 最大5升/小时
 排水⑥ 32 mm (1-1/4 in) 带弯头的管子


通风管⑥

最小102 mm(4 in)直径
 压缩空气 最大1.7 lps (3.5 cfm)
3-8 bar (40-120 psi)
最大1.7 lps (3.5 cfm)
4-10 bar (60-150 psi)
最大1.7 lps (3.5 cfm)
3-8 bar (40-120 psi)
最大1.7 lps (3.5 cfm)
4-10 bar (60-150 psi)
 样品室内部尺寸

宽x深x高(不含顶盖)
宽x深x高(包含顶盖)



109 x 66 x 46 cm (43 x 26 x 18 in)
109 x 66 x 72 cm (43 x 26 x 29 in)



146 x 82 x 46 cm (57 x 32 x 18 in)
146 x 82 x 78 cm (57 x 32 x 31 in)

 外形尺寸⑦
宽x深x高(顶盖关闭
188 x 102 x 122 cm
(74 x 40 x 48 in)
275 x 102 x 122 cm
(108 x 40 x 48 in)
225 x 119 x 127 cm
(88 x 47 x 50 in)
311 x 119 x 127 cm
(122 x 47 x 50 in)
 重量(无水) 224 kg (494 lbs.)   333 kg (734 lbs.)  269 kg (594 lbs.) 378 kg (834 lbs.)
供电要求⑧   208V
(230V)
1-Ф@ 16A (14A) 1-Ф @ 32A (32A)
3-Ф @ 25A (25A)
1-Ф@ 20A (18A)  1-Ф@ 38A (38A)
3-Ф @ 30A (30A)
 400 V —  3 Ф- @ 15A   — 3 Ф- @ 21A

1. 基于20°C实验室室温的温度。其它实验室条件可能会有不同的限制。
2. CRH型盐雾箱用完全可调的RH(相对湿度)功能取代了静置、潮湿和干燥功能。SSP型盐雾箱没有湿度控制功能,CCT型具有95~100% 湿度控制功能。有关详情,包括RH性能与实验室条件,请参见技术手册。
3. 纯水要求可以使用反渗透膜,去离子或者蒸馏装置。确保PH为6-8.
4. CRH需要用比最低水压稍高一些的水压来完成喷头的自清洗功能。
5. 最大用水量值指CCT型和CRH型盐雾箱在潮湿/相对湿度功能下的值;典型的消耗值会更低。此外,去离子水系统的大小必须适应鼓泡塔以0.4升/分钟的速度灌注期间的最大峰值要求。
6. 请查看操作手册上关于正确的排水和排气要求;不按照要求将会影响设备的运行。
7. CRH空气预调节器位于CRH型盐雾箱右侧(至少留有5 cm (2 inch)间隙)的计算而得的宽度。空气预调节器可以选择安装在CRH盐雾箱的后面。空气预调节器的尺寸(宽 x 深 x 高)为82 x 93 x 101 cm (32 x 37 x 39 in)。
8. 电压显示为+/-10%和50/60Hz


型号SSP600和CCT600CRH600SSP1100和
CCT1100
CRH1100



样品室尺寸
容量(不含顶盖)
容量(包含顶盖)
内置盐溶液储槽



511升
640升
120升



857升
1103升
120升

样品室温度范围①
喷雾或静置②
干燥②
湿度/相对湿度②
喷淋



20-60°C
20-70°C
25-60°C
-



20-60°C
20-70°C
20-60°C
20-50°C



20-60°C
20-70°C
25-60°C
-



20-60°C
20-70°C
20-60°C
20-50°C

测试板容量
100 x 300 mm (4 x 12 in)
75 x 150 mm (3 x 6 in)
128 (8个测试架 x 16个插槽)
160 (10个测试架 x 16个插槽)
200 (各10个测试架 x 20个插槽)
240 (各12个测试架 x 20个插槽)
试样容量
每个测试板托架
每个挂杆
整箱(样品均匀分散)
最大113 kg (250 lbs.)
最大45 kg (100 lbs.)
最大544 kg (1200 lbs.)
最大113 kg (250 lbs.)
最大45 kg (100 lbs.)
最大544 kg (1200 lbs.)
 进水纯度③ >200 kΩ∙cm; <5 μS/cm
<2.5 ppm TDS
>5 MΩ∙cm; <0.2 μS/cm
<0.1 ppm TDS, Silica
>200 kΩ∙cm; <5 μS/cm
<2.5 ppm TDS
>5 MΩ∙cm; <0.2 μS/cm
<0.1 ppm TDS, Silica
 进水压力④ 0.2-3.8 bar (3-56 psi) 0.6-3.8 bar (9-56 psi) 0.2-3.8 bar (3-56 psi) 0.6-3.8 bar (9-56 psi)


耗水量⑤

最大2升/小时 最大5升/小时 最大2升/小时 最大5升/小时
 排水⑥ 32 mm (1-1/4 in) 带弯头的管子


通风管⑥

最小102 mm(4 in)直径
 压缩空气 最大1.7 lps (3.5 cfm)
3-8 bar (40-120 psi)
最大1.7 lps (3.5 cfm)
4-10 bar (60-150 psi)
最大1.7 lps (3.5 cfm)
3-8 bar (40-120 psi)
最大1.7 lps (3.5 cfm)
4-10 bar (60-150 psi)
 样品室内部尺寸

宽x深x高(不含顶盖)
宽x深x高(包含顶盖)



109 x 66 x 46 cm (43 x 26 x 18 in)
109 x 66 x 72 cm (43 x 26 x 29 in)



146 x 82 x 46 cm (57 x 32 x 18 in)
146 x 82 x 78 cm (57 x 32 x 31 in)

 外形尺寸⑦
宽x深x高(顶盖关闭
188 x 102 x 122 cm
(74 x 40 x 48 in)
275 x 102 x 122 cm
(108 x 40 x 48 in)
225 x 119 x 127 cm
(88 x 47 x 50 in)
311 x 119 x 127 cm
(122 x 47 x 50 in)
 重量(无水) 224 kg (494 lbs.)   333 kg (734 lbs.)  269 kg (594 lbs.) 378 kg (834 lbs.)
供电要求⑧   208V
(230V)
1-Ф@ 16A (14A) 1-Ф @ 32A (32A)
3-Ф @ 25A (25A)
1-Ф@ 20A (18A)  1-Ф@ 38A (38A)
3-Ф @ 30A (30A)
 400 V —  3 Ф- @ 15A   — 3 Ф- @ 21A

1. 基于20°C实验室室温的温度。其它实验室条件可能会有不同的限制。
2. CRH型盐雾箱用完全可调的RH(相对湿度)功能取代了静置、潮湿和干燥功能。SSP型盐雾箱没有湿度控制功能,CCT型具有95~100% 湿度控制功能。有关详情,包括RH性能与实验室条件,请参见技术手册。
3. 纯水要求可以使用反渗透膜,去离子或者蒸馏装置。确保PH为6-8.
4. CRH需要用比最低水压稍高一些的水压来完成喷头的自清洗功能。
5. 最大用水量值指CCT型和CRH型盐雾箱在潮湿/相对湿度功能下的值;典型的消耗值会更低。此外,去离子水系统的大小必须适应鼓泡塔以0.4升/分钟的速度灌注期间的最大峰值要求。
6. 请查看操作手册上关于正确的排水和排气要求;不按照要求将会影响设备的运行。
7. CRH空气预调节器位于CRH型盐雾箱右侧(至少留有5 cm (2 inch)间隙)的计算而得的宽度。空气预调节器可以选择安装在CRH盐雾箱的后面。空气预调节器的尺寸(宽 x 深 x 高)为82 x 93 x 101 cm (32 x 37 x 39 in)。
8. 电压显示为+/-10%和50/60Hz
